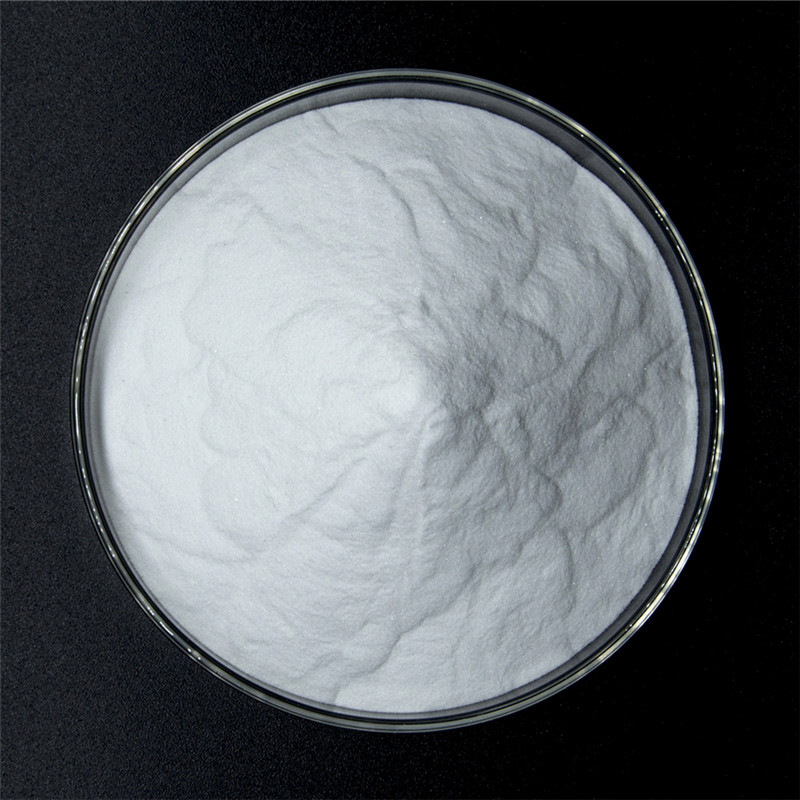

白剛玉磨料（主要成分為α-氧化鋁）因其高硬度、化學(xué)惰性及可控的顆粒特性，在涂料行業(yè)中主要作為**功能性填料**和**增強(qiáng)劑**，通過以下方式提升涂層性能：



---



### **一、核心應(yīng)用方向**

| **應(yīng)用領(lǐng)域**       | **作用機(jī)理**                                                                 | **典型配方添加量** | **性能提升效果**                                                                 |

|--------------------|----------------------------------------------------------------------------|--------------------|--------------------------------------------------------------------------------|

| **耐磨防腐涂料**    | 白剛玉顆粒（粒徑5-50μm）嵌入涂層，形成微凸體結(jié)構(gòu)，分散外力沖擊。                    | 10%-25%           | 耐磨性提升30%-50%（ASTM D4060測試），延長鋼結(jié)構(gòu)、地坪涂層的使用壽命。                        |

| **抗劃傷裝飾涂料**  | 納米級白剛玉（100-500nm）均勻分散于樹脂基體，增強(qiáng)表面硬度。                          | 3%-8%             | 鉛筆硬度提升1-2級（如從2H到4H），適用于家具、汽車清漆等高端表面處理。                            |

| **導(dǎo)電/防靜電涂料** | 通過表面包覆處理的白剛玉（如鍍銀、摻銻氧化錫），構(gòu)建導(dǎo)電網(wǎng)絡(luò)。                        | 15%-30%           | 表面電阻降至10?-10?Ω/sq（GB/T 1410標(biāo)準(zhǔn)），用于電子設(shè)備外殼、防爆車間等場景。                   |

| **隔熱保溫涂料**    | 空心球形白剛玉（粒徑20-100μm）作為輻射反射介質(zhì)，降低熱導(dǎo)率。                         | 20%-35%           | 熱反射率≥85%（GB/T 25261），太陽輻射吸收比≤0.25，適用于儲罐、建筑外墻節(jié)能。                     |

| **海洋防污涂料**    | 白剛玉與氧化亞銅復(fù)配，通過微粉機(jī)械磨損抑制海洋生物附著。                              | 5%-15%            | 防污期效延長至5年以上（ISO 10890標(biāo)準(zhǔn)），減少有機(jī)錫類毒劑的使用。                               |



---



### **二、技術(shù)優(yōu)勢**

1. **硬度與耐久性**

   - 莫氏硬度9級（僅次于金剛石），顯著提升涂層的抗刮擦和抗沖擊能力。

   - 耐酸堿（pH 2-12）、耐高溫（＞1800℃），適用于極端環(huán)境。



2. **粒度可控性**

   - 可定制粒徑（納米級至微米級）及球形、多棱角等形態(tài)，適配不同流變需求。



3. **環(huán)保兼容性**

   - 無毒、無磁性，符合RoHS/REACH法規(guī)，替代傳統(tǒng)含鉛、鉻重金屬填料。



---



### **三、工藝注意事項**

1. **分散穩(wěn)定性**

   - 需使用硅烷偶聯(lián)劑（如KH-550）或聚合物分散劑預(yù)處理，防止顆粒團(tuán)聚。

   - 建議采用高速剪切（＞2000rpm）或砂磨工藝，確保均勻分散。



2. **配方平衡**

   - 高添加量可能導(dǎo)致涂料粘度上升，需調(diào)整流平劑（如BYK-333）和稀釋劑比例。



3. **成本優(yōu)化**

   - 白剛玉價格約為8000-15000元/噸，可通過復(fù)配硅微粉、玻璃微珠降低原料成本。



---



### **四、與同類材料的對比**

| **性能**       | **白剛玉**              | **硅微粉**              | **碳化硅**              |

|----------------|------------------------|------------------------|------------------------|

| **硬度**       | 9 Mohs                | 7 Mohs                | 9.5 Mohs              |

| **導(dǎo)熱性**     | 低（30 W/m·K）         | 低（1.2 W/m·K）        | 高（120 W/m·K）        |

| **耐腐蝕性**   | 優(yōu)（耐強(qiáng)酸強(qiáng)堿）        | 良（耐弱酸）            | 優(yōu)（耐酸堿）            |

| **成本**       | 中高                  | 低                    | 高                    |



---



### **五、行業(yè)應(yīng)用案例**

- **船舶涂料**：某艦船甲板防滑涂料添加20% 40μm白剛玉，摩擦系數(shù)達(dá)0.85（ASTM E303），濕態(tài)防滑等級R12（DIN 51130）。

- **工業(yè)地坪**：環(huán)氧自流平涂料中摻入15%球形白剛玉，耐磨性提升至0.025g/1000r（Taber磨耗測試），壽命延長至10年以上。

- **電子涂層**：LED散熱涂料使用納米白剛玉（10%添加量），熱阻降低40%，結(jié)溫下降15℃。



---



### **總結(jié)**

白剛玉磨料通過增強(qiáng)耐磨性、調(diào)控導(dǎo)熱/導(dǎo)電性及優(yōu)化表面特性，在工業(yè)、海洋、電子等領(lǐng)域的高端涂料中發(fā)揮關(guān)鍵作用。未來隨著表面改性技術(shù)的進(jìn)步（如等離子體活化、核殼結(jié)構(gòu)設(shè)計），其在水性涂料、光固化體系中的應(yīng)用潛力將進(jìn)一步釋放。
