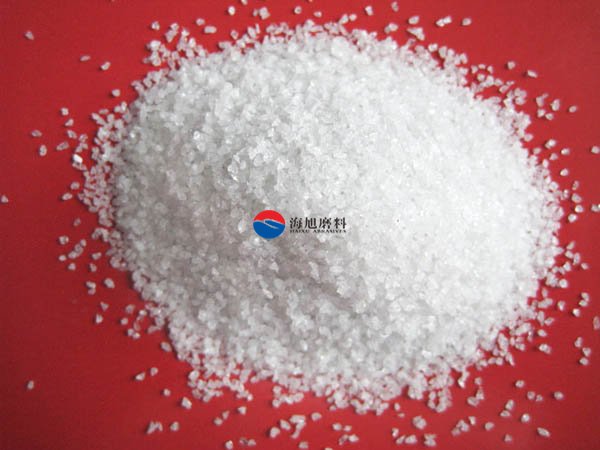

白剛玉是已優(yōu)質(zhì)氧化鋁粉為原料，在經(jīng)過高溫熔煉而成，整體成白色，因此稱之為白剛玉，比棕剛玉的硬度還要高，用其制作的磨具適用于高碳鋼、高速鋼和淬火鋼等的磨削。也可研磨拋光材料，還可作精密鑄造型砂、噴涂材料、化工觸媒、特種陶瓷、高級耐火材料等。




    電熔白剛玉的生產(chǎn)：



    電熔白剛玉是以優(yōu)質(zhì)氧化鋁粉為原料，基本上是優(yōu)質(zhì)氧化鋁粉熔化后冷卻再結(jié)晶而成的白色熔塊，電熔后的氧化鋁的成分99%以上。原料優(yōu)質(zhì)氧化鋁粉含量98.5%以上，冶煉過程雖然有排出雜質(zhì)的過程，但排除有限。只是由于雜質(zhì)熔點(diǎn)的不同，被富集在熔塊的上部，冷卻后，通過選料而除去，使產(chǎn)品氧化鋁含量達(dá)99%以上。其雜質(zhì)是少量的氧化鈉、氧化硅和微量的氧化鐵雜質(zhì)。



    電弧爐爐體：生產(chǎn)工藝按爐體結(jié)構(gòu)可分為三種：熔塊爐、傾倒?fàn)t、流放爐。白剛玉爐的爐襯,不僅要有良好的絕熱性能而且最好透氣性要好,或者有專門的通氣孔孔道,否則各種受熱爐氣會穿入熔液而后逸出,形成熔液”放炮”。白剛玉爐體分兩種，一種是有襯，一般要求是燒結(jié)制品；另一種是無襯的，只有一個(gè)鋼制的圓錐體。無爐襯的修筑簡便，但熱損失大，經(jīng)測定無爐襯的熱損失占產(chǎn)品能耗的24%以上。而有襯的熱損失4%左右。



    以上就是鄭州海旭小編為大家總結(jié)的電熔白剛玉的原料是什么，希望對大家有幫助，如果您還有其他問題，可以咨詢我們技術(shù)員。
